無(wu)碳鋼包耐(nai)火材料(liao)

1、鋼包在煉(lian)鋼中(zhong)的作用(yong)

鋼包(bao)是儲運鋼水的(de)(de)容器(qi)，其標(biao)準稱(cheng)呼(hu)為盛鋼桶，俗稱(cheng)鋼包(bao)、大包(bao)，目前鋼水的(de)(de)爐外精煉過程絕大多數情(qing)況下在鋼包(bao)內完成的(de)(de)，因(yin)此(ci)，鋼包(bao)在鋼水冶煉系統中占(zhan)有重要地位。

2、鋼包(bao)的(de)工作環境

●接鋼(gang)(gang)時，1650°C 左右(you)的(de)(de)鋼(gang)(gang)水(shui)(shui)從爐(lu)內傾(qing)入到(dao)鋼(gang)(gang)包(bao)內，鋼(gang)(gang)包(bao)不但受(shou)到(dao)鋼(gang)(gang)水(shui)(shui)強烈(lie)的(de)(de)熱沖擊(ji)和機械(xie)沖擊(ji)，而且還受(shou)到(dao)大量熔渣和鋼(gang)(gang)水(shui)(shui)的(de)(de)化學侵蝕。尤其是包(bao)底，損毀更加嚴重。

●鋼(gang)包是(shi)周期性作業(ye)，溫差變化較(jiao)大(da)，熱循環頻繁，這也(ye)嚴重影響了鋼(gang)包壽命(ming)，特別是(shi)某些煉鋼(gang)企業(ye)生產不連續對鋼(gang)包影響更大(da)。

●由于LF爐精煉和(he)真空(kong)精煉技術的普及，鋼包(bao)的工作條件更加(jia)苛刻(ke)，鋼水溫(wen)度進一步提(ti)高，有的高達1700°C甚至更高，而且鋼水在鋼包(bao)中的滯留時間加(jia)長，期間熔渣對(dui)包(bao)襯的侵(qin)蝕更加(jia)嚴重。

●精煉過程(cheng)中，鋼包(bao)有的(de)(de)在真空條(tiao)件下(xia)使用，有的(de)(de)還會受到電(dian)弧高(gao)溫加熱、劇(ju)烈的(de)(de)吹氣攪(jiao)拌(ban)、電(dian)磁攪(jiao)拌(ban)作用，并(bing)且熔渣量大大增(zeng)多，這些對(dui)鋼包(bao)的(de)(de)材質都提(ti)出(chu)了更(geng)高(gao)的(de)(de)要求。

      潔凈鋼用中性無碳鋼包耐火材料意(yi)義（一）

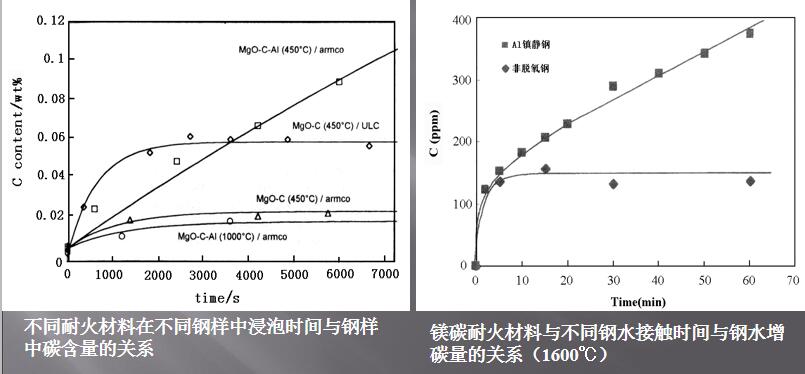

1.鋼水與耐火材(cai)料的反應(ying)

2.爐渣與耐火材(cai)料(liao)的反應

      潔凈(jing)鋼用中(zhong)性無(wu)碳鋼包耐火材(cai)料意義（二(er)）

鋼包容量大(da)，溫度高(gao)，鋼水停(ting)留時間長，精煉頻繁

耐(nai)火(huo)材(cai)(cai)料(liao)與鋼(gang)水(shui)和渣反應激烈：鋼(gang)水(shui)的(de)二次(ci)污染，耐(nai)火(huo)材(cai)(cai)料(liao)的(de)損(sun)毀惡劣的(de)工作環境(jing)必然造成鋼(gang)包(bao)爐襯(chen)耐(nai)材(cai)(cai)的(de)損(sun)毀，熔(rong)損(sun)剝落的(de)鋼(gang)包(bao)耐(nai)材(cai)(cai)進(jin)入鋼(gang)水(shui)中，目(mu)前普(pu)遍鎂碳(tan)(tan)系(xi)包(bao)襯(chen)材(cai)(cai)料(liao)中的(de)碳(tan)(tan)元素，不可避免的(de)造成增碳(tan)(tan)效應，嚴重(zhong)影響(xiang)鋼(gang)種的(de)品質(zhi)，同時加(jia)重(zhong)后續(xu)精(jing)煉(lian)負擔(dan)

      潔凈鋼(gang)用中性無(wu)碳鋼(gang)包耐火材料意義（三）

      潔凈鋼(gang)用中性無碳(tan)鋼(gang)包(bao)耐火材料(liao)意義（四(si)）

性(xing)無碳鋼包耐材基質采用(yong)剛玉和尖(jian)晶(jing)石高(gao)溫(wen)(wen)強度高(gao)，抗熱震性(xing)好(hao)，結構穩定能夠有限的(de)(de)抵擋鋼水攪拌和沖刷，且在特定外加成分的(de)(de)作用(yong)下高(gao)溫(wen)(wen)使用(yong)過程中(zhong)能生成原位尖(jian)晶(jing)石，晶(jing)相體積(ji)發(fa)生微膨脹，使包襯磚體致密化，從而達(da)到(dao)較好(hao)的(de)(de)抗爐渣侵蝕和滲(shen)透的(de)(de)目(mu)的(de)(de)

      潔凈(jing)鋼(gang)用中(zhong)性(xing)無碳鋼(gang)包耐火材料意義（五）

安耐捷(jie)采用原位合(he)成尖晶(jing)(jing)石(shi)技術，在無碳包襯(chen)材(cai)料(liao)中(zhong)中(zhong)引入了尖晶(jing)(jing)石(shi)成分(fen)。 尖晶(jing)(jing)石(shi)有(you)很強的(de)離子鍵結合(he)，整個尖晶(jing)(jing)石(shi)內部結構均衡而牢固，使得尖晶(jing)(jing)石(shi)有(you)良(liang)好的(de)抗渣性，從而提高(gao)整體包襯(chen)材(cai)料(liao)的(de)抗渣性。

      潔凈鋼用中性無碳(tan)鋼包耐(nai)火(huo)材料意義（六）

特鋼(gang)(gang)(gang)(gang)產品大(da)部(bu)分對鋼(gang)(gang)(gang)(gang)水(shui)的潔凈度要(yao)求高(gao)，都需(xu)要(yao)進(jin)行(xing)爐外精(jing)煉，鋼(gang)(gang)(gang)(gang)水(shui)與(yu)鋼(gang)(gang)(gang)(gang)包(bao)耐材接(jie)觸(chu)時間(jian)(jian)長。精(jing)煉過程(cheng)中ＬＦ和(he)V D裝(zhuang)置主(zhu)要(yao)用于高(gao)技術含量、高(gao)附加值鋼(gang)(gang)(gang)(gang)種(zhong)進(jin)行(xing)升溫、脫硫、脫碳和(he)脫氣以及(ji)鈣處(chu)(chu)理等一系列凈化鋼(gang)(gang)(gang)(gang)水(shui)處(chu)(chu)理。碳作為鋼(gang)(gang)(gang)(gang)中的間(jian)(jian)隙原子(zi)，在大(da)部(bu)分特殊鋼(gang)(gang)(gang)(gang)中成為主(zhu)要(yao)控(kong)(kong)制對象，要(yao)求盡可能低。雖(sui)然VD真空(kong)脫碳能使(shi)鋼(gang)(gang)(gang)(gang)水(shui)中碳含量控(kong)(kong)制到相當好的水(shui)平，但鋼(gang)(gang)(gang)(gang)水(shui)一直繼續與(yu)鋼(gang)(gang)(gang)(gang)包(bao)包(bao)襯接(jie)觸(chu)反應，均會發生增碳現(xian)象，增加精(jing)煉負擔。
當前鋼(gang)包(bao)(bao)爐渣大(da)概(gai)率為酸性(xing)渣，對堿(jian)性(xing)耐(nai)(nai)材(cai)(cai)侵(qin)蝕尤為劇烈(lie)，會影響(xiang)鋼(gang)包(bao)(bao)的(de)使用安全性(xing)及(ji)生產節奏，我(wo)司的(de)中性(xing)無碳鋼(gang)包(bao)(bao)在抗酸性(xing)渣方面是明(ming)顯要(yao)優于(yu)堿(jian)性(xing)鎂碳系耐(nai)(nai)材(cai)(cai)。

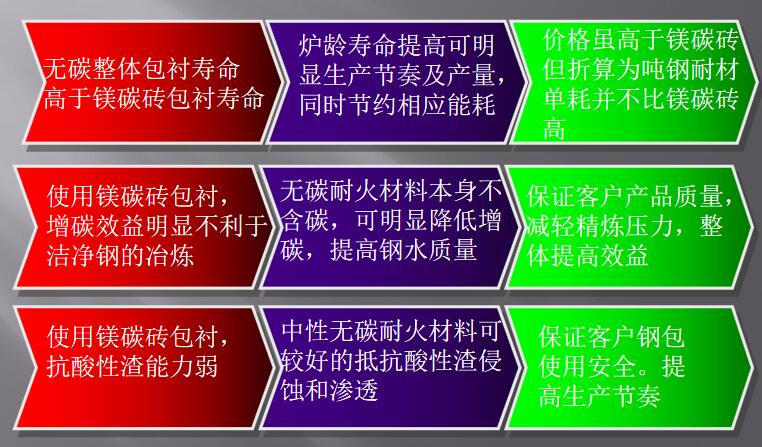

3、安(an)耐捷中(zhong)性無碳鋼包耐火材料經濟(ji)效(xiao)益

4、無碳鋼包砌筑方案
